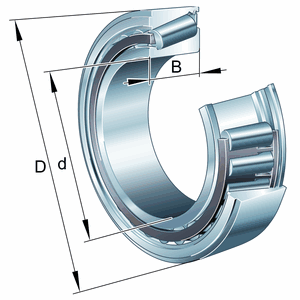

Main Dimensions & Performance Data

d

30 mm

D

55 mm

B

19 mm

C

18.5 mm

Cr

38500 N

Cor

46500 N

Cur

5300 N

Limiting speed

6100 rpm

Mounting dimensions

damax

36 mm 轴挡肩最大直径

r1,2min

1 mm 内圈背面倒角尺寸

r3,4min

1 mm 外圈背面倒角尺寸

dbmin

36 mm 轴挡肩最大直径

a

16 mm 压力锥顶距

Damin

53 mm 轴承座挡肩最小直径

d1

47 mm 内圈引导挡边直径

Damax

56 mm 轴承座挡肩最大直径

Dbmin

59 mm 轴承座挡肩最小直径

Camin

5 mm 最小轴向间距

Cbmin

5.5 mm 最小轴向间距

ramax

1 mm 轴最大圆角半径

rbmax

1 mm 轴承座最大圆角半径

Temperature range

Tmin

-30 °C 最低工作温度

Tmax

120 °C 最高工作温度

Calculation coefficient

e

0.34 Fa/Fr 对应不同X和Y系数

Y

1.76 轴向动载荷系数

Y0

0.97 轴向静载荷系数
